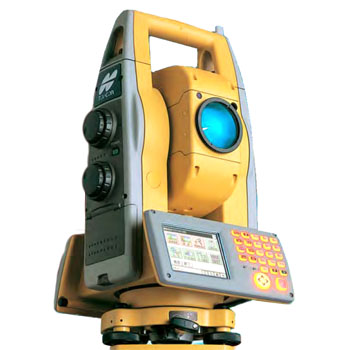

自動追尾パルストータルステーション GPT-9005Aレンタル中止の特徴

メーカー:トプコン

○ノンプリズム・自動追尾・自動視準、全てを兼ね備えたハイエンド標準機。

<自動追尾パルストータルステーション GPT-9005Aレンタル中止【トプコン】の特徴>

・自動追尾機能による生産性向上(自動追尾機能の効率性)
 トータルステーション側の作業者は望遠鏡を見続ける必要がなく、プリズマンが測点に静止すると同時に観測できます。
 通常トータルステーション使用時に必要な望遠鏡のピント合わせ・固定微動ねじの操作時間が全く不要となります。自動視準機能のみに比べ観測スピードは大幅に向上し、高い生産性が実現します。

・自動視準機能(自動視準機能の効率性)
 通常トータルステーション使用時に必要な望遠鏡のピント合わせ・固定微動ねじの操作時間が全く不要となる、作業効率が向上します。

・超ロングレンジノンプリズム測距2,000m(クラス最長2,000mのロングれんじモードの搭載)
 ノンプリズムの測距では、測定物の反射率や天候によって到達距離が異なります。GPT-9000Aでは実用範囲500?800m程度先の岩盤やコンクリートの測距を素早く確実に行い、人が立ち入れない現場での長距離測定に威力を発揮します。(災害計測、橋梁、工事現場、鉄塔・電線、金網越し、マンホール)

・自動旋回機能
 GPT-9000Aでは、自動旋回機能を搭載する事により測設時の水平角合わせを自動で行います。測量・土木現場作業では、必要なデータを入力していればアプリケーション内部で水平角を計算し自動で測設方向へ旋回します。観測者は測点を選択し、プリズム側の作業者へ前後・左右の支持を行うのみで作業の効率が格段にUPします。
また土木基本では、路線計算機能も搭載し、IP点・カーブ要素の入力をおこなえば、中心抗・幅坑・プラス坑と計算路線内のどこでも抗設置が可能になります。

・小口径ピンポイントパルス
 誤測距のない小口径パルスレーザーを採用。金網越しの測定や木々の葉の間を通した測定が可能です。現況測量や山中での横断測量等で作業効率がアップします。

・クラス1レーザーを採用
 測距離光では最も安全性の高いクラス1レーザーを採用。現場では通常のトータルステーションと同様、安全にお使いいただけます。

・誤表示なし。確実な測距で安心作業
 実用範囲(600m程度の距離)における正確な測定はもちろん、金網越しや建物の角などノンプリズム測距が苦手とする状況でも誤表示がなく、確実な測定が可能です。作業者が誤表示に気付かずデータを記録してしまうトラブルを防ぎます。

<自動追尾パルストータルステーション GPT-9005Aレンタル中止【トプコン】の用途>

・三次元観測・・・画像を融合した3DスキャンTS。
・ワンマン観測・・・高速自動追尾。
・自動旋回機能・・・測設作業の高速化。
・移動体観測・・・リアルタイムに観測可能。
・ツーマン観測・・・自動視準機能。
・ノンプリズム観測・・・ノンプリ測距2000m。

<自動追尾パルストータルステーション GPT-9005Aレンタル中止【トプコン】の仕様>

機種名GPT-9005Aレンタル中止
自動追尾/駆動系
最高回転速度85°/秒
最大追尾速度15°/秒
追尾距離8?1000m (2型1素子プリズム)
駆動範囲水平・高低共全周回転可能
粗動装置シャトル操作(7段階速度切換)
微動装置ジョグ操作(最小送り約1秒)
追尾光レーザークラス1(不可視)
自動視準精度
※1
2″(静止時、標準偏差)
望遠鏡部
全長165mm
対物有効径45mm(EDM:50mm)
倍率30×
正立
視界1°30′
分解能力3″
合焦スピード2速
最短合焦距離1.3m
測距部
プリズムモード
測距範囲
1プリズム※2
3.000m
ピンボール
プリズム
1,000m
測距精度
※3※4
ファイン 土(2mm + 2ppm × D)m.s.e.コース1mmモード 土(7mm十2ppm × D)m.s.e./10mmモード 士(10mm + 2ppm × D)m.s.e.
表示単位ファイン0.2mm/1mm、コース1mm/10mm
測距時間
(初回)
ファイン0.2mmモード約3秒(約4秒)/1mmモード約1.2秒(約3秒)コース1mmモード約0.5秒(約2.5秒)/10mmモード 約0.3秒(約2.5秒)
ノンプリスムモード
測距範囲1.5m?250m
測距精度ファイン±(5mm)m.s.e. コース±(10mm)m.s.e.
表示単位ファイン0.2mm/1mmコース 1mm/10mm
測距時間
(初回)
ファイン0.2mmモード 約3秒(約4秒)/1mmモード 約1.2秒(約3秒) コース1mmモード 約0.5秒(約2.5秒)/10mmモード 約0.3秒(約2.5秒)
ノンプリスム
Lモード
測距範囲5m?2000m
測距精度
※3※5
ファイン土(10mm + 10ppm × D)m.s.e. コース5mmモード土(20mm + 10ppm × D)m.s.e./10mmモード±100mm m.s.e. ※500m以下
表示単位ファイン1mm コース5mm/10mm
測距時間
(初回)※6
ファイン約1.5?6秒(約6?8秒) コース5mmモード 約1?3秒(約6?8秒)/10mmモード 約0.4秒(約4?7秒)
測角部
測角方式アブソリュート測角方式
検出方式水平角:両側検出 鉛直角:両側検出
表示単位5″/1″
測角精度(JIS B 7909に準拠)5″
目盛直径71mm
表示部
表示器正反両面 3.5インチTFTカラーLCD(240×320画素)タッチパネル
最大表示範囲最大99999999.9999m
キーボード部
キーボード両面28キー、バックライト付
応用測定機能方向角設定/遠隔測高/対辺測定/倍角測定
コンピュータ部
OSWindows CE.NET 4.2
メモリ64MB RAM、2MB Flash ROM、128MB SDcard
インターフェイスRS-232C/コンパクトフラッシュ/USB(TypeA,miniB)
角度補正装置
形式2軸自動補正
補正範囲士6′
気泡管感度
円形気泡管10’/2mm
托架気泡管30″/2mm
求心望遠鏡
方式光学式
倍率
合焦範囲0.5m?∽
正立
視界4°
その他
基盤形式着脱式/センタリング式
動作温度範囲-20℃ ? +50℃
耐水性及び耐じん性」ISC0920保護等級IP54(防じん形・防まつ形)に準拠
寸法338(H)×210(W)×201(L)mm
機械高196mm
質量7.1 kg(内部電源含む)ケース4.0kg
内部電源BT-65Q DC 7.4V 5,000mAh
使用時間連続追尾:約3.5時間 測距、測角のみ:約4.5時間
自動視準機能
Bluetooth機能(無線付モデルのみ)通信範囲:約5m ※7 Bluetooth規格:V1.2 送信出力:Class2
無線通信(無線付モデルのみ)通信範囲:約300m※7 送信出力:10mW以下
トラツキンクインジケータ
レーザー安全規格レーザーポインタ:レーザークラス2(可視) 測距光:レーザークラス1(不可視)
振り向き機能RC-3(オプション)
光通信到達距離400m (レーザークラス2)※7
国土地理院登録2級Aトータルステーション
※1 大気安定時でプリズムが静止しているとき。
※2 視程が約20kmで、かげろうがわずかに出ていて風が適度にあるとき。
※3 D:測定距離(mm)
※4 2m以上
※5 測定距離500m以下、コダックグレーカード白色面を使用時
※6 測定距離500m以上のとき、または測定面の反射率が低い時には測定時間は長くなります
※7 通信機器間の障害物や状況により、変化うる可能性があります。
